Wir haben Ihnen hier ein Anschlusspaket zusammengestellt, in dem die wichtigsten heiztechnischen Komponenten enthalten sind.

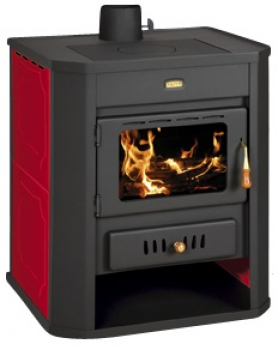

Die folgenden Komponenten ermöglichen den ordnungsgemäßen und sicheren Betrieb Ihres wasserführenden Kamineinsatzes oder Kaminofens in einem geschlossenem Heizkreislauf. Das Paket ist für Kessel ohne einen so genannten Sicherheitswärmetauscher vorgesehen. Der Unterschied liegt in der thermischen Ablaufsicherung Regulus DBV2, welche bei Kesseln ohne Sicherheitswärmetauscher eingebaut werden sollte.
Die beste Feuerstelle ist nur so gut wie es ihre Installationskomponenten sind. Wir haben deshalb großen Wert auf Qualitätspordukte gelegt.

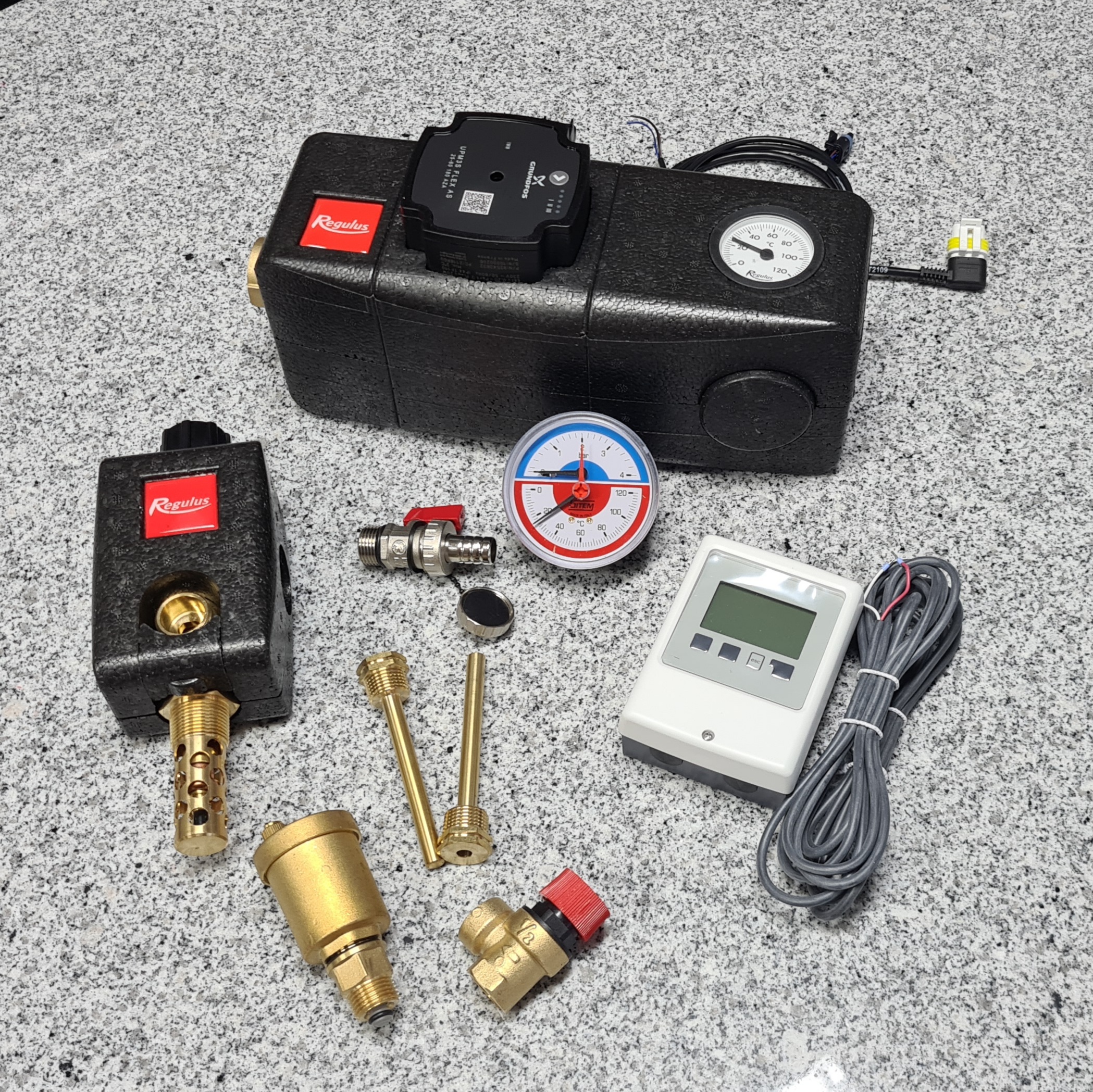

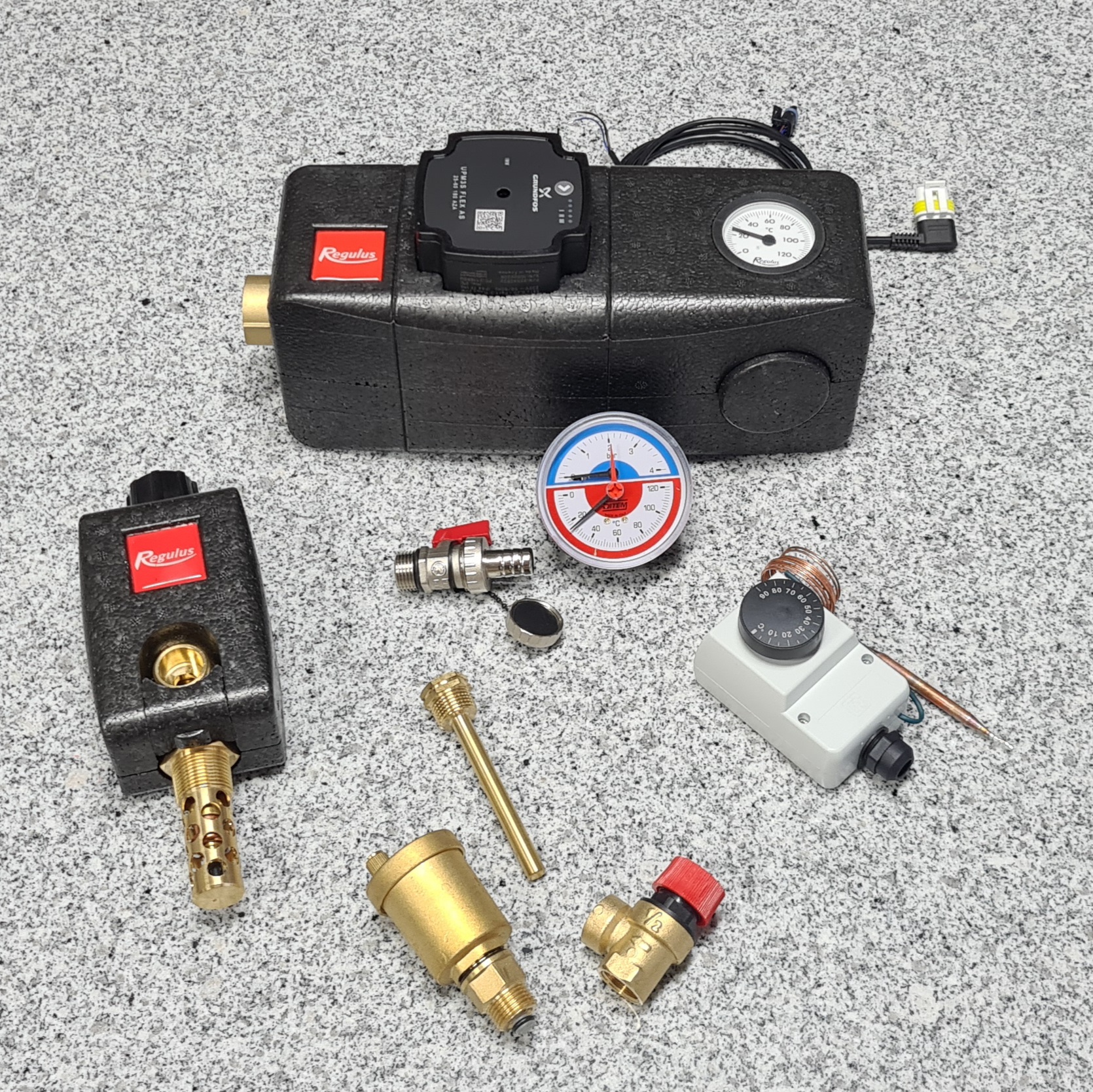

Folgende Komponenten sind im Lieferumfang enthalten:
1 Stück Thermische Ablaufsicherung Regulus DBV2 (Thermostatisches Ventil):
Für wasserführende Kamineinsätze und Öfen ohne Sicherheitswärmetauscher.
Das temperaturgesteuerte Zweiwegeventil DBV2, das ohne elektrischen Strom arbeitet, öffnet beim Erreichen einer Temperatur
von 97 °C die Zuleitung des Kühlwassers aus der Wasserleitung. Dadurch wird der Kessel abgekühlt und eine Überhitzung verhindert. Das heiße Wasser wird in die Kanalisation abgelassen.
Um eine richtige Funktion zu gewährleisten, muss das Ventil an der Stelle angebracht werden, an der die Temperatur beim
Überhitzen des Kessels am höchsten ist – normalerweise direkt an der höchsten Stelle des Kessels oder an der Ausgangsrohrleitung in unmittelbarer Nähe des Kessels.
Die Ventile sind mit thermostatischen Elementen eines renommierten französischen Herstellers bestückt. Das thermostatische
Element befindet sich direkt im Heizwasser, dadurch erfolgt die Reaktion auf eine Veränderung der Heizwassertemperatur
praktisch sofort. Durch die Abwesenheit einer Kapillare kann auch deren Beschädigung bei der Montage ausgeschlossen werden.
- Gewinde für den Anschluss des Ventils an der Wärmequelle ¾“ außen
- Gewinde für den Anschluss der Kühlwasserrohrleitung ¾“ außen
- Gewinde für die Ableitung des heißen Wassers in den Abfluss ¾“ außen
1 Stück Rücklaufanhebungsgruppe REGOMAT E 55 G60, isoliert mit !!! Hocheffizienz-Umwälzpumpe !!!:
Hocheffizienz-Umwälzpumpe Grundfos UPM3S Flex AS 25-60 180 AZA vom Markenhersteller Grundfos mit thermostatischem Mischventil TSV3B 55°C. Die Umwälzpumpe sorgt für den Heizkreislauf.
Ein Teil des vom Kamin erzeugten Heizungswassers wird über das Rücklaufanhebungsventil dem Kamin zurückgeführt.
Das thermostatische Mischventil hält die Temperatur des Rücklaufwassers zum Kessel auf konstante 55°C und verhindert dadurch eine Niedertemperaturkorrosion sowie Ablagerungen im Kessel. Der Kessel arbeitet dann mit einem höheren Wirkungsgrad und seine Lebensdauer wird verlängert.
1 Stück Pumpensteuerung inkl. Fühler und Tauchhülse
Sie können mittels Wahlrad die Schwelltemperatur einstellen. Die Umwälzpumpe wird dann bei dieser Kesseltemperatur ein- oder ausgeschaltet. Dadurch läuft die Pumpe nur bei Notwendigkeit..
1 Messfühler inkl. Tauchhülse
Gegen einen Aufpreis
1 Stück Digitale Pumpensteuerung / Temperaturdifferenzreglung STDC E
Temperatur Differenz Controller mit einfacher Installation. Mittels digitalen Display haben Sie die vorherrschende Temperatur im Ofen sowie im Pufferspeicher immer im Blick.
Für 9 Solar-, Speicher- und Feststoffkesselsysteme
Der Regler kann mit oder ohne Drehzahlregelung, 0-10V / PWM-Ausgängen oder beidem ausgestattet werden.
Anschlüsse:
• 3 Sensoreingänge für Pt1000 Temperaturfühler
• 1 Relais plus 1 PWM/0-10V Ausgang
inkl. 2 Tauchhülsen
Features:
• für 9 Basissysteme
• Selbsterklärende Bedienerführung über 4 Eingabetasten
• Mehrsprachiges Volltextmenü mit Hilfstexten und Grafikmodus mit Animationen
• Kontrastreiches, beleuchtetes Display mit 128x64 dots
• Funktionskontrolle und grafische Anlagenauswertung mit Langzeitdatenspeicher für Statistiken zu Wärmemenge und Betriebsstunden
• RTC Real Time Clock mit >24h Gangreserve
• Weißes Gehäuse RAL9003, Schutzart IP40, Maße H 115mm B 86mm T 45mm
Befestigungsmaterial, Ersatzsicherung beiliegend (Anleitung zum Download unter http://www.sorel.de/de/produkte/solarthermie/stdc/)
Basissysteme:
• Solar mit Speicher
• Solar mit Pool
• Feststoffkessel mit Speicher
• Speicherumladung
• Rücklaufanhebung
• Thermostat Funktion
• Universal Delta T
• Absperrventil
• Solar mit Wärmetauscher und Pool
1 Stück 1.5 bar Sicherheitsventil, 1/2" FF:
Dieses Überdruckventil schützt den Kamin vor zu hohem Wasserdruck.
1 Stück 1/2” Be- und Entleerungshahn:
Dient zum Befüllen und Entleeren des Heizkreislaufes.
1 Stück – 1/2" Schnellentlüfter:
Dient zur einfachen und schnellen Entlüftung des Heizkreislaufes.
1 Stück Thermomanometer 0-120°C / 4bar, G1/2":
Mit diesem haben Sie den Kesseldruck sowie die Kesseltemperatur genau im Blick.
Je nach Ihrer individuellen Situation sind weitere Komponenten erforderlich, welche Sie sich bitte von Ihrem Installateur mitbringen lassen. Dieses Paket enthält nicht die notwendigen Verrohrungselemente / Leitungen wie im Produktbild gezeigt. Dieses Paket ersetzt nicht die nötige Fachplanung durch den Installateur. Für einen konstanten Wasserdruck wird auch ein Ausdehnungsgefäß benötigt. Oftmals ist bereits ein MAG im bestehenden Heizsystem vorhanden, welches die Aufgabe mit übernehmen kann.
