Verwendung
Der Warmluft- und Strahlungsofen DORY 20 ist zum zusätzlichen Heizen und Beheizen von Werkstätten, Lagern, Industrieobjekten, Gebäuden aber auch von Wohnräumen, Pensionen, Restaurants, Sälen, Clubräumen, Erholungseinrichtungen usw. bestimmt.
In ihm können Holz und Holzbriketts verheizt werden.
Durchdachte Konstruktion und schnelle Wärme
Die ausgefeilte Konstruktion des Ofens DORY 20 mit einem Wärmetauscher und einem radialen Ventilator zum Ausblasen der heißen Luft garantiert in Verbindung mit dem System der sekundären Verbrennung CB eine sehr hohe Wirksamkeit des Ofens.
Der Warmluftwärmetauscher entzieht dem Rauch maximale Wärme und spart dadurch Heizkosten.
Im Inneren des Wärmetauschers befindet sich ein Wischelement zur einfachen Reinigung der Wärmeübertragungsflächen des Wärmetauschers. Der Abstreifer wird durch eine Zugstange bewegt. Dadurch lässt sich der Wärmetauscher leicht reinigen und seine richtige Funktion und maximale Wirksamkeit erzielen.
Ein weiterer Vorteil dieser Konstruktion ist die schnelle Wärmewirkung. Schon wenige Minuten nach dem Einheizen wird die warme Luft ausgeblasen und im gesamten beheizten Raum verteilt.

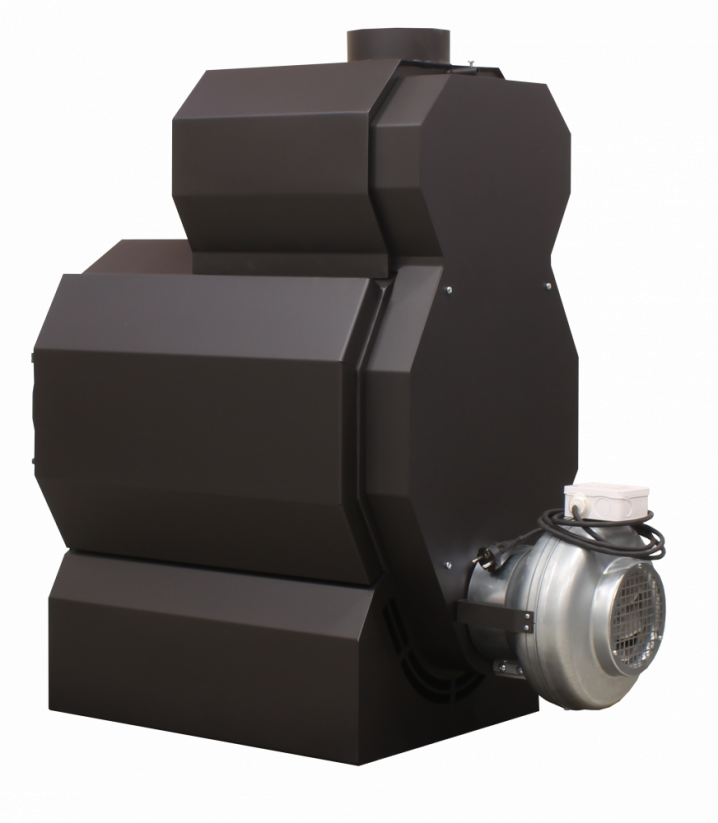

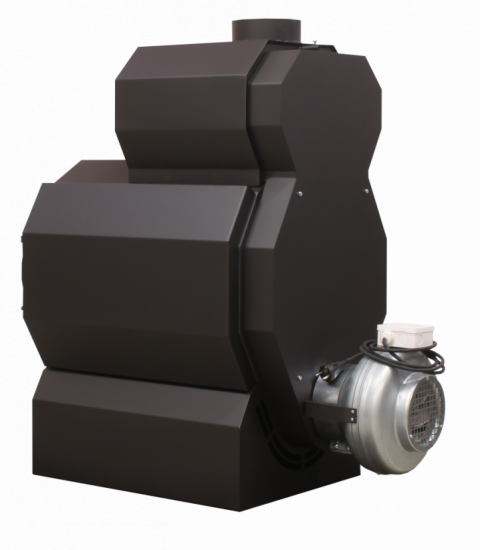

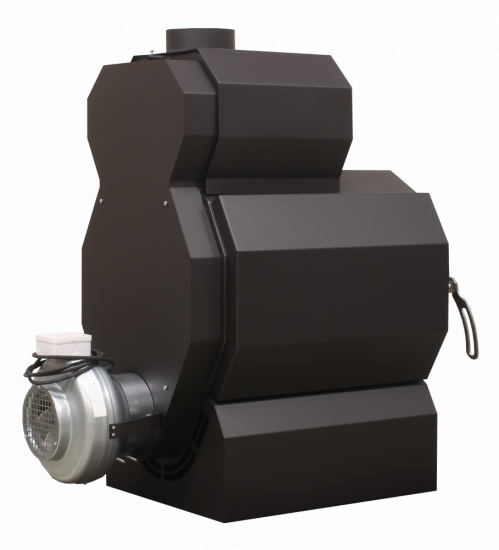

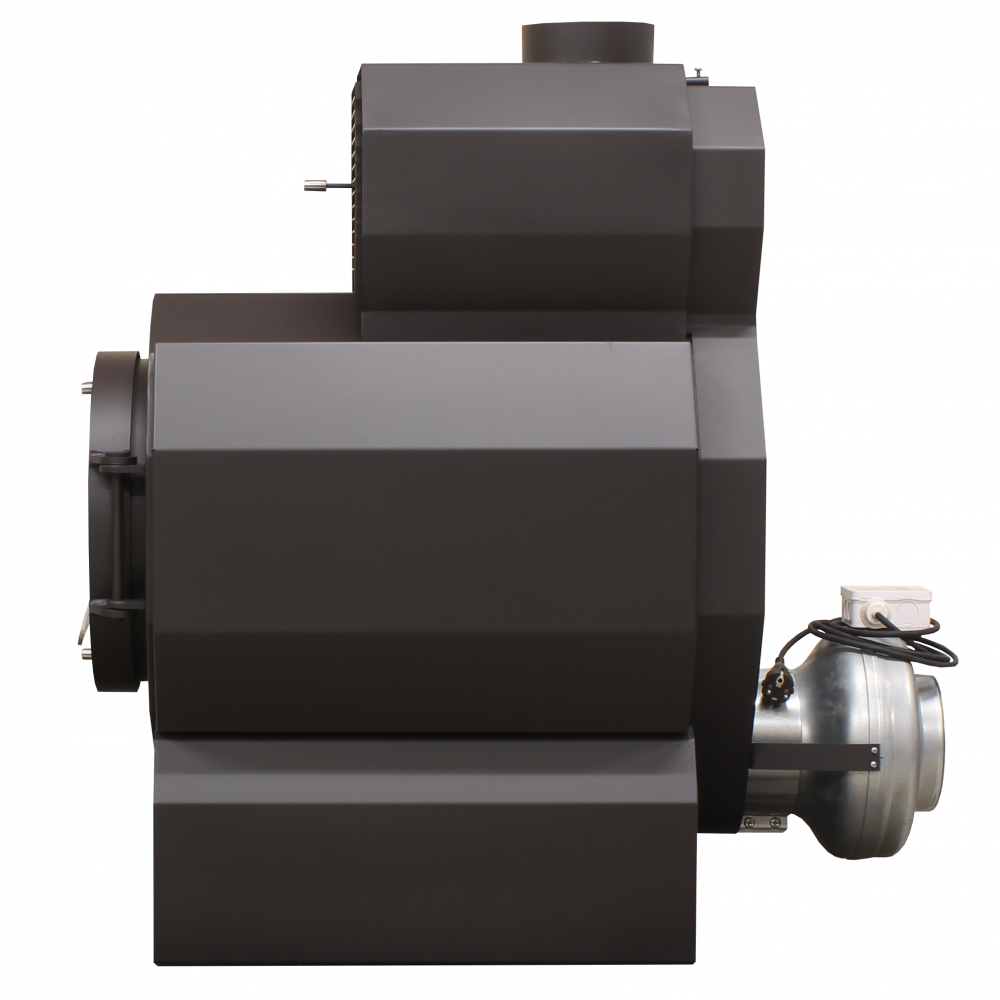

Der Ventilator befindet sich im unteren Bereich des Ofens, und bei einem Stromausfall besteht nicht die Gefahr, dass er durch den heißen Ofenkörper beschädigt wird.
Saubere Verbrennung

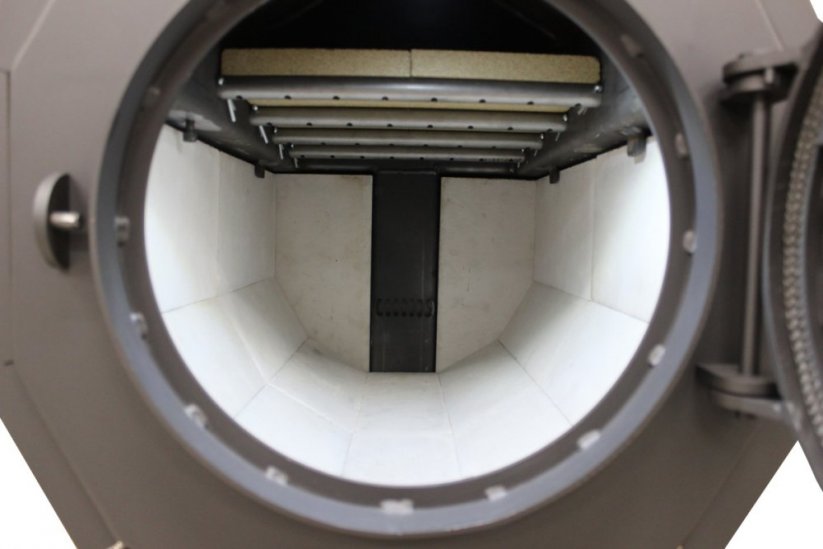

Zur perfekten Verbrennung gemäß den strengsten europäischen Emissionsnormen tragen die mit dicken hitzebeständigen Formsteinen ausgelegte Brennkammer, die die hohe Temperatur in der Brennkammer und ferner das CB Doppelkammersystem die sekundäre Verbrennung aufrechterhält.
Dadurch produziert der Ofen sehr wenige Emissionen und verbraucht um bis zu 40% weniger Brennstoff als gewöhnliche Öfen mit einer vergleichbaren Leistung.
Die Formsteine schützen gleichzeitig die innenliegenden Metallteile der Brennkammer vor hohen Temperaturen, wodurch eine lange Lebensdauer des Ofens garantiert wird.
Einfache Regulierung der Leistung
Sie können die Leistung des Ofens einfach durch Zuleitung primärer Luft mit Hilfe der steuerbaren Blende in der Tür regulieren. Die hintere primäre und sekundäre Luft wird unter Berücksichtigung der Leistung des Ofens bereits werkseitig optimal eingestellt.
Der Ofen ist mit einer Steuereinheit ausgestattet, die zur Regulierung der Drehzahl des Ventilators dient, der die heiße Luft aus dem Ofen hinausbläst. Die Einheit kann automatisch oder manuell betrieben werden. Im automatischen Betrieb, der primär werkseitig eingestellt ist, wird die Drehzahl des Ventilators abhängig von der aktuellen Leistung (Temperatur) des Ofens gesteuert.
Beschreibung:
Nennwärmeleistung 17 kW
Leistungsbereich 9 - 20 kW
Beheizbares Raumvolumen 150 - 450 m³
Holzverbrauch 4,8 kg/h
Energieeffizienzklasse A+
Wirkungsgrad 87,2 %
CO - bei O2=13% 0,0429 %
Durchflussmenge der erwärmten Luft 1 000 m³/h
Ständige Temperatur am Austritt 50 - 110 °C
Abgastemperatur 178 °C
Rauchrohranschluss 150 mm
Mindestkaminzug 12 Pa
Maximale Scheitholzlänge 540 mm

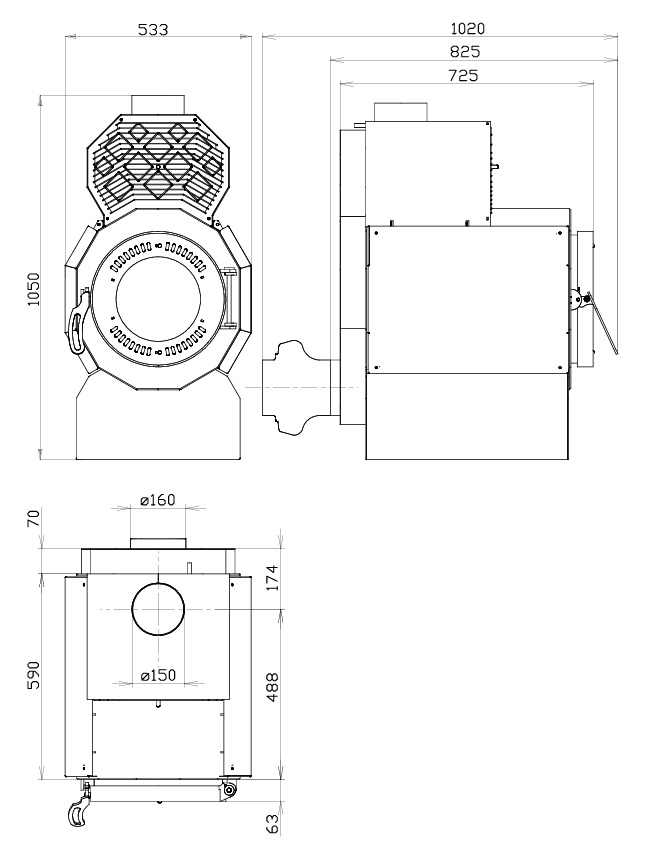

Tiefe (mit Lüfter) 825 ( 1020) mm
Breite 535 mm
Höhe 1 050 mm
Gewicht 190 kg
Massendurchfluss von trockenen Abgasmassenstom 13,2 g/s
Staub bei O2=13% 26 mg/Nm³
Staub bei O2=0% 19 mg/MJ
CO bei O2=13% 536 mg/Nm³
CO bei O2=0% 370 mg/MJ
NOX bei O2=13% 114 mg/Nm³
NOX bei O2=0% 79 mg/MJ
OGC bei O2=13% 40 mg/Nm³
OGC bei O2=0% 28 mg/MJ
Hauptvorteile des Warmluftofens DORY 20
Hohe Wirksamkeit (mehr als 87%)
Sofortige Wärmentwicklung
Sekundäres Verbrennungssystem, geringe Emissionen
Hitzebeständige Zuleitungen der sekundären Luft aus Edelstahl
Radialer Druckventilator
Reinigung des Wärmetauschers mit einem Zug
Lange Brenndauer
Einfache Steuerung der Zuleitung der primären Luft
Mit hitzebeständigen Formsteinen aus Beton ausgelegte Brennkammer (lange Lebensdauer)
Automatische Regulation der Drehzahl mit einem Trafo (optionales Zubehör für 475 €)
System ohne Brenngitter
Geringer Holzverbrauch (um bis zu 40%)
Reinigung des Glases
Heizen mit Holzscheiten bis zu einer Länge von 700 mm
Bitte sprechen Sie vor dem Kauf einer Feuerstelle grundsätzlich mit Ihrem zuständigen Schornsteinfegermeister. Lassen Sie Ihren Schornstein vor dem Einbau der Feuerstelle auf Verwendbarkeit prüfen. Beachten Sie grundsätzlich die Bedienungs- und Aufstellanleitungen und wahren Sie die erforderlichen Sicherheitsabstände. Lassen Sie die Feuerstelle vor der ersten Befeuerung durch den Bezirksschornsteinfegermeister abnehmen.
